¿Cuál es la función del Sobrecalentador, Recalentador, como el Economizador y del Domo, en que se los distingue?

SINFONIA DE LA EFICIENCIA

¿Cuál es la función del Sobrecalentador y del Recalentador, que los distingue?

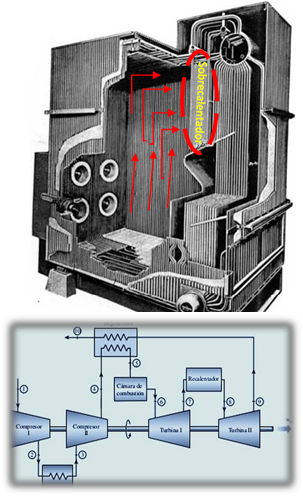

La función del Sobrecalentador: es de llevar el Vapor sobre saturado húmedo (VSSH) producido elevando su temperatura a través de bancos tubulares absorbiendo la energía tomada de los gases de combustión, generalmente la disposición del banco tubular de sobrecalentadores se encuentran en todo diseño como la primera etapa de pasaje de flujo de gases calientes, adosando el contacto con el metal de los tubos realizando la transferencia térmica, por dentro de los mismos, fluye el vapor sobre saturado húmedo, creando una refrigeración de los mismos evitando el sobrecalentamiento del acero de los tubos. Una vez que flujo de vapor abandona los bancos tubulares, se transforma en Vapor sobre saturado seco (VSSS), ingresando a un nuevo colector de vapor sobrecalentado con su respectiva válvula de salida globo y válvula de seguridad. Cabe destacar que en todo momento hasta que se comunique dicho vapor seco al sistema de Línea a proceso, se debe ventear al 100% eliminando toda condensación interna de bancos tubulares y colectores de vapor seco, si esto no se cumple es muy factible que dañe los bancos como colectores de vapor seco hasta su ruptura por condensación del vapor. Hay una diferencia de presión de los bancos tubulares de sobrecalentadores con respecto al domo superior. Siempre es mayor a la salida del equipo, porque cambia el título de vapor saturado a vapor sobrecalentado.

Recalentador: Es otro Banco tubular donde ingresa el vapor sobre saturado Húmedo (VSSH) y abandona como Vapor Sobre Saturado Seco (VSSS). Con la diferencia que la energía absorbida de los ases tubulares es de menor Temperatura, su disposición se encuentra a la salida de gases de la caldera, con temperaturas inferiores a los del Banco Tubular Sobrecalentador. Este tipo de vapor que ingresa al recalentador, es un vapor ya utilizado en una turbina de múltiples etapas. Como se observa la primera etapa el vapor ya utilizado entra al recalentador donde eleva su entalpia al vapor, entra a la segunda etapa de la turbina.

------------------------------------------------------------------

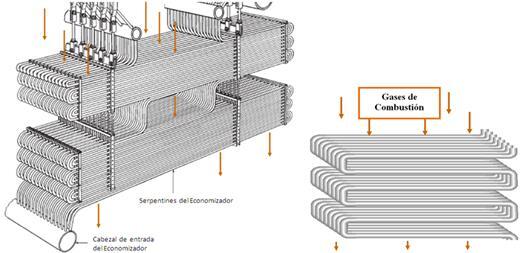

¿Cuál es la función del Economizador y del Domo?

agua-vapor.

Mezclar los productos químicos que se usan para el control de la corrosión acondicionamiento del agua de la caldera.

Purificar el vapor separado de la mezcla agua-vapor, de contaminantes y humedad residual.

Purgar parte del agua de la caldera con el fin de controlar la química y el contenido de sólidos disueltos en la misma.

Facilitar el almacenamiento de agua en el interior de la caldera, que permita rápidos cambios de carga en el generador de vapor.

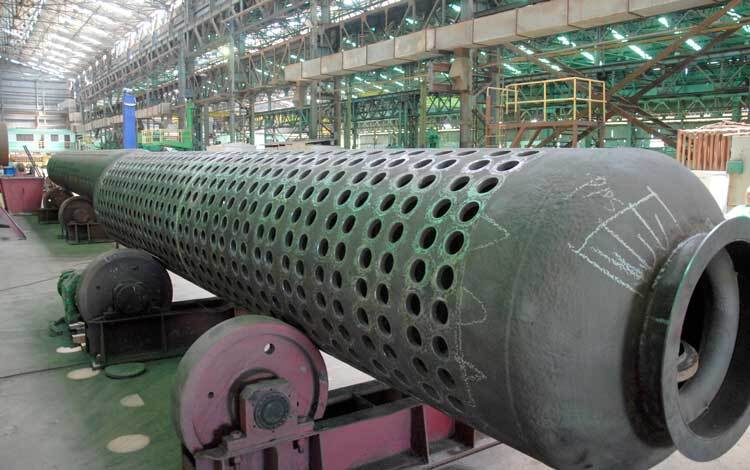

La función principal del Calderín es facilitar la separación entre el vapor y el agua, que se puede realizar con relativa facilidad, por alguno de los dos procedimientos siguientes:

Se dispone de una gran superficie de contacto vapor-agua, para la separación natural por gravedad.

• Se dispone de un volumen suficiente para instalar equipos mecánicos de separación. En la mayoría de las aplicaciones de calderas, la alta eficiencia en la separación del vapor y del agua resulta crítica con el fin de:
• Impedir el arrastre de gotitas de agua hacia el Sobrecalentador, al que podrían producir daños térmicos importantes.
• Minimizar la succión de vapor por el agua separada, ya que el vapor residual en el agua puede reducir la altura de bombeo hidráulico.
• Prevenir el arrastre de sólidos disueltos en las gotitas que puede transportar el vapor hacia el Sobrecalentador y turbina, que pueden formar incrustaciones peligrosas, lo que es de importancia porque el agua de la caldera contiene siempre contaminantes en disolución.

--------------------------------------------------------------------

¿Cuál es la función del precalentador de aire y la de las toberas de recuperación cuando se utilizan combustibles sólidos celulósicos o carbón?

En los procesos donde se produce una combustión tal como: hornos de calentamiento de fluidos, calderas, etc., se producen una cierta cantidad de gases, producto de dicha combustión, que escapan por la chimenea con un contenido calórico que puede ser relativamente elevado, pero que a la vez puede ser susceptible de ser recuperado.

El objeto de los precalentadores de aire es aprovechar este calor contenido en los gases de escape para calentar el aire que se ha de utilizar como comburente, retornando de este modo una parte del calor al horno para su aprovechamiento en el proceso.

El aire caliente introducido en los quemadores produce los siguientes efectos:

• Aumenta la temperatura de llama, aumentando por consiguiente la absorción de calor en el horno.
• Mejora notablemente la combustión, produciendo una llama más estable.
• La combustión más completa empleando aire precalentado, significa menos carbono sin quemar, es decir menos ensuciamientos y corrosión. Los equipos de combustión funcionan durante más tiempo sin manutención. Lo que, es más los conductos y la descarga de la chimenea son más limpias.
• Con aire de combustión precalentado hay mayor elasticidad en la elección de los combustibles sucedáneos, leña, bagazo, cortezas, cáscaras y otras materias similares se convierten en combustibles prácticos y efectivos, aumentando la economía de su empleo.

Todo lo anterior se traduce alternativamente en
A igual producción de equipo, en un aumento del rendimiento con un menor consumo de combustible. El ahorro se puede estimar en 1% por cada 15 a 18°C que disminuye la temperatura de los gases en el precalentador



Toberas de recuperación de combustible:

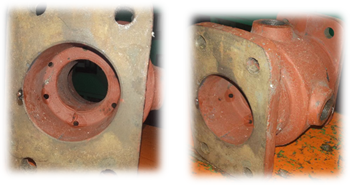

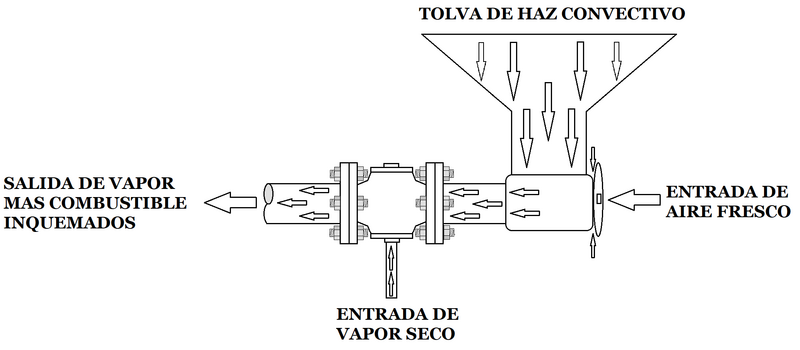

Estas piezas sirven para la recuperación de los inquemados celulósicos o partículas de carbón que, por ser arrastrados por la corriente de aire del Tiro Inducido hacia la chimenea, son arrastradas por los ases tubulares sin quemarse, luego por densidad caen a una tolva donde son succionadas por un inyector alimentado con presión de vapor seco, retornando al hogar para su combustión, además sirve esta tobera para remover el combustible sobre la parrilla del hogar.
